5. Boot Process
1

Bootprozess ​

Embedded Linux

05.03.2024
5. Boot Process
2

Installationsvarianten für Embedded Linux Systeme ​

  • "Normale" Linux Distros (für Zielplatform-Architektur)
  • Vorteile
    • Breites Angebot Software (auch als Binary)
    • Einfaches nachinstallieren von Paketen
  • Nachteile
    • RFS nicht readonly (Problematisch wegen Stromausfall)
    • oft keine Rolling Releases (LTS oft wenige Jahre)
05.03.2024
5. Boot Process
3

Spezielle Embedded Distribution ​

  • z.B. Poky Link
    • sehr schlanke Distro für Embedded Systeme ...
    • ... aber leider keine langfristigen Updates / Security

Build Framework ​

  • Alles ab Source generieren
    • Buildroot
    • Yocto / OpenEmbedded
    • Android
05.03.2024
5. Boot Process
4

Vorteile Buildframeworks ​

  • Spezifische Auswahl und punktuell viele Alternativen von Software
  • Hohe Sicherheit gegen Stromausfall, Systemabsturz (Readonly Partition)
  • Eigene Projekte in Buildprozess integrierbar
  • Yocto: optional Package Management
    • selber verwaltetes Repository
05.03.2024
5. Boot Process
5

Nachteile Buildframeworks ​

  • Keine automatische Security Updates
    • Eigenverantwortung
  • Yocto: Hohe komplexität und erforder Einarbeitung
  • Package Management ist DIY
    • z.B. System Updates mit A/B Partition und Recovery
05.03.2024
5. Boot Process
6

Wie bootet ein PC? ​

05.03.2024
5. Boot Process
7

Bootvorgang beim PC ​

  • Bootloader EFI / UEFI oder BIOS Flash
    • Power on Selftest
    • Init der erforderlichen Hardware
    • Boot Device ermitteln
    • Bootmanager laden
  • Varianten
    • UEFI lädt den Bootmanager immer aus einer separaten EFI-Partition
    • legacy BIOS: lädt den Bootloader aus MBR
    • UEFI-Firmware / BIOS beinhalten ACPI (Advanced Config und Power Interface) während dem ganzen Betrieb
05.03.2024
5. Boot Process
8

Bootmanager ​

  • GRUB2
    • lädt Kernel Image
    • lädt Initial RAM Disk Image (initrd / initramfs /boot/initrd.img) ins DRAM
    • startet das Kernel Image (mit Kernel cmdline aus Bootmanager Config)
05.03.2024
5. Boot Process
9

Linux-Kernel start ​

  • Kernel dekomprimiert sich (selber) und initialisiert dannach CPU und Memory Management
  • Startet alle statisch gelinkten Treiber (Memory, CPU Verwaltung, Console)
  • Falls eine Initramdisk im RAM ist, wird diese temporär gemountet
    • ... und alle zum RFS benötigten Disk+FS Treiber geladen
  • RFS wird gemountet nach / entsprechend cmdline
  • Start des ersten Usermode Prozesses aus dem RFS: /sbin/init
05.03.2024
5. Boot Process
10

Userspace Init ​

  • init ist zuständig für den weiteren Start des Systems
  • heute häufig systemd welches als init und auch Service Management dient
05.03.2024
5. Boot Process
11

Generell ​

  • Kein UEFI oder BIOS
    • ... statt dessen ein minimalister ROM Bootloader (auf SoC oder SPI Flash)
  • RFS ist auf einem Flash-Datenträger
    • SD, eMMC, ...
    • ... oder alternativ auf einer "Initial Ramdisk", welche vom Flash ins RAM geladen wird.
  • Bootmanager ist oft ausserhalb einer Partition an einem offset im Flashspeicher
    • ... daher lässt man beim Flash oft die ersten paar Megabyte Partitionsfrei
05.03.2024
5. Boot Process
12

Abfolge ​

  1. ROM Loader
  2. SPL (Secondary Program Loader)
    • ... auch häufig Preloader genannt.
  3. U-Boot
  4. Linux Kernel
  5. User Space
05.03.2024
5. Boot Process
13

ROM Loader ​

  • Je nach Hersteller des SoC
  • Häufig Boot Flags via Pins
    • gewisse auf Ground für Medium selection
  • typischerweise von MMC / eMMC / Block Device
05.03.2024
5. Boot Process
14

GPU auf dem CM2711 ​

  • initialisiert das DRAM
  • lädt den Bootloader ins externe DRAM
    • beim Raspi 4B + CM4 ist der Bootloader als Binary auf dem SPI-Flash
    • auf älteren Versionen auf der Bootpartition bootcode.bin.
  • lädt die GPU Firmware (start*.elf / fixup*.dat) ab SD-Karte für init von
    • 2D/3D Grafik
    • Kamera
    • Codecs
05.03.2024
5. Boot Process
15

Bootloader ​

  • lädt und interpretiert config.txt (FAT Partition).
  • lädt Kernel image kernel*.img
    • abhängig von config.txt
  • lädt den Device Tree Blob *.dtb
    • worin die HW Parameter definiert sind (Adressen, IRQ/DMA, Clock Config, ...)
    • und in config.txt angegebene Device Tree Overlays für opt. Peripherie (*.dto)
  • Startet den Kernel mit der cmdline aus cmdline.txt
  • Kernel entpackt sich und mountet RFS und startet /sbin/init
05.03.2024
5. Boot Process
16

Weitere Config für Boot ​

05.03.2024
5. Boot Process
17

Boot ab TFTP + NFS ​

  1. Bootloader bezieht IP-Adresse sowie Bootserver Params per DHCP
  2. Bootloader lädt entsprechend per TFTP das Kernelimage und den Devicetreeblob sowie cmdline.txt.
  3. Kernel startet mit cmdline
  4. Kernel mountet RFS via NFS
    root=/dev/nfs nfsroot=10.42.0.211:/nfs/client1,vers=4.1,proto=tcp rw ip=dhcp rootwait
  5. /sbin/init wird gestartet
05.03.2024
5. Boot Process
18

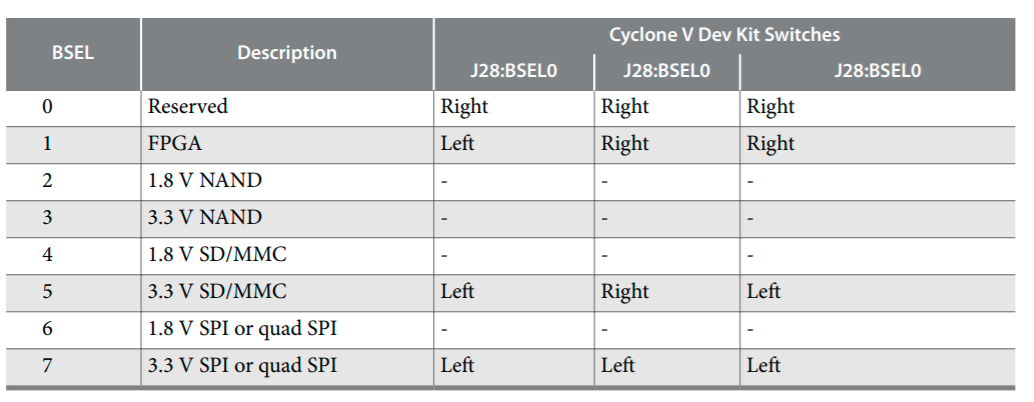

Weiteres Beispiel: Cyclone V ​

05.03.2024
5. Boot Process
19

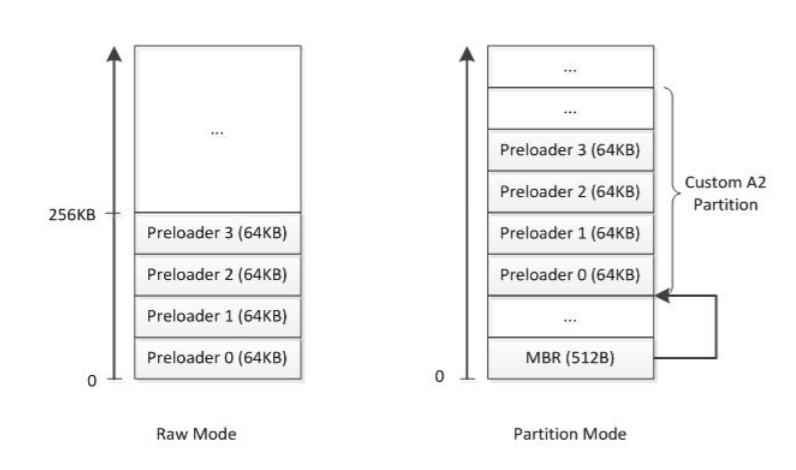

Cyclone V: Layout des Flash ​

05.03.2024
5. Boot Process
20

u-boot Bootloader ​

  • Typischer Bootloader für Embedded Systems
  • Open Source
    • angeleht and den Linux Kernel
    • ... HAL, Treiber, dtb
  • Teil des Board Support Packages
  • Entwickelt von Denx DE
05.03.2024
5. Boot Process
21

Secondary Program Loader (SPL) ​

  • Teil von u-boot
  • Initialisieren der HW
  • Insbesondere laden des DRAM.
  • Muss ins SRAM passen!
  • Auch First Stage Bootloader genannt (etwas ungünstug wegen Secondary)
05.03.2024
5. Boot Process
22

u-boot-with-spl.sfp ​

  • Paket u-boot + SPL
  • Bei andren Plattformen z.T. zwei separate Files
05.03.2024
5. Boot Process
23

Wozu dient die Kernel Command Line? ​

05.03.2024
5. Boot Process
24

Kernel Commandline ​

console=ttyS0,115200 root=/dev/mmcblk0p1 rw rootwait init=/sbin/init

05.03.2024
5. Boot Process
25

Schlanker Userspace + Init ​

  • Busybox hat zahlreiche GNU User Space Commands
  • ... diese sind in der Regel recht eingeschränkt
  • ... und bloss symlinks zu busybox.
  • Mit menuconfig konfigurierbar.
05.03.2024
5. Boot Process
26

Features ​

  • relativ kleines executable (~ 1.5 MB mit glibc)
  • in fast allen schlanken Linux Distributionen für Embedded Systems dabei.
  • in PC Distros im initrd dabei
05.03.2024
5. Boot Process
27

Varianten von Init ​

  • SysVinit - POSIX-konform (Unix System V Release 4, Linux BSD)
    • Startet / Stoppt anhand Runlevel alle benötigten System-Dienste in einer geordneten Reihenfolge
    • jeder Dienst hat ein Init-Script (shell Script) in /etc/init.d/
  • Busybox init (bestandteil von Busybox)
    • nur Grundfunktionalität von SysVinit (keine Runlevels)
  • Systemd - auf aktuellen Desktop Linux Systemen
    • schneller systemstart dank parallelisierung
    • Event driven
    • viele Features
    • ... immer noch umstritten (bloat)
    • abwärtskompatibel
05.03.2024
5. Boot Process
28

Busybox Init ​

  • /sbin/init interpretiert /etc/inittab
  • sysinit Einträge werden beim Start asugeführt zwecks
    • mounten der einträge in /etc/fstab und Hostname setzen
    • Systemdienste starten über Eintrag in ::sysinit:/etc/init.d/rcS
    • rcS führt Startscripts in /etc/init.d/S* mit Argument start aus.
    • ... um Syslog Daemon, Netzwerk, SSH Daemon, ... zu starten.
  • shutdown Einträge werden via ::shutdown:/etc/init.d/rcK ausgeführt (umgekehrte Reihenfolge)
    • mit Argument stop.
  • respawn startet das angegebene Programm erneut, sobald dieses endet
  • manuelles starten / stoppen mit aufruf in /etc/init.d/S* und start / stop als Argument.
05.03.2024
5. Boot Process
29

Programme Periodisch ausführen ​

  • mittels Busybox crond
  • interpretiert /var/spool/cron/crontabs/<uid>
  • crond selbst z.B. in /etc/inittab starten
05.03.2024
5. Boot Process
30

Init System auf Host ​

  • systemctl - Steuerprogram für Systemd
  • systemctl list-units
  • systemctl list-unit-files | grep enabled
  • ls /etc/systemd/system/*
  • sudo systemctl enable --now ...
  • journalctl Journal betrachten.
05.03.2024
5. Boot Process
31

Eigenen Daemon schreiben ​

# /home/pi/mein-python-daemon/mein-python-daemon.service

[Unit]
Description=Test 1Wire Fenstersensor Service
After=multi-user.target

[Service]
Type=simple
ExecStart=/home/pi/alarm-1wire/start_1wire.sh
ExecReload=/bin/kill -HUP $MAINPID
#Restart=always

[Install]
WantedBy=multi-user.target
05.03.2024
5. Boot Process
32

Wie sieht die Build Architektur von Buildroot aus? ​

05.03.2024
5. Boot Process
33

Buildroot Architektur ​

  • Open Source Tools / Apps
  • ... + eigene Apps
  • Makefiles / Config
  • = RFS + Kernel + Bootloader
  • Verglichen mit Yocto viel einfacher zu konfigurieren und verstehen.
05.03.2024
5. Boot Process
34

glibc ​

Library für Interaktion mit dem Linux Kernel

open, read, write, malloc, printf, getaddrinfo, dlopen
pthread_create, crypt, login, exit
05.03.2024
